Trong các nhà máy nhiệt điện, hóa chất, lọc hóa dầu, dệt nhuộm và chế biến thực phẩm, nhu cầu gia nhiệt, làm mát hoặc ngưng tụ dòng môi chất diễn ra liên tục. Bộ trao đổi nhiệt dạng ống là giải pháp truyền nhiệt kinh điển và bền bỉ hàng đầu nhờ khả năng chịu được dải nhiệt độ cực cao cùng áp suất làm việc lớn. Để thiết bị vận hành tối ưu hiệu suất truyền nhiệt và ngăn chặn hiện tượng quá áp hay rò rỉ, việc lắp đặt cụm van điều khiển và phụ kiện tách nước ngưng đồng bộ từ Van Thành Mỹ đóng vai trò bảo vệ cốt lõi cho toàn bộ dây chuyền sản xuất.

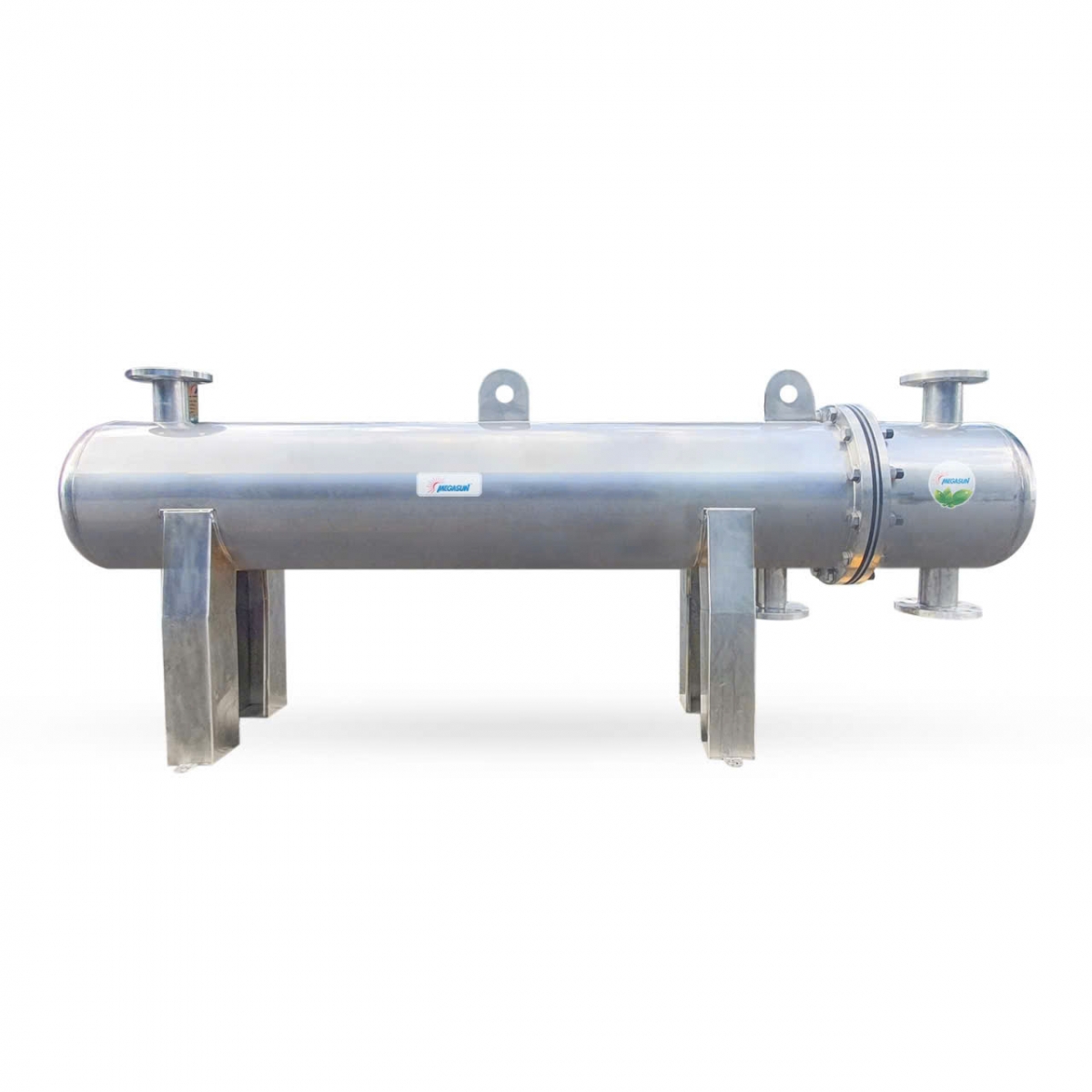

Bộ trao đổi nhiệt dạng ống và giải pháp cụm van điều nhiệt chịu áp
1. Cấu Tạo Và Nguyên Lý Vận Hành Của Bộ Trao Đổi Nhiệt Dạng Ống
Thiết bị thường được thiết kế theo cấu trúc ống chùm lồng bên trong một vỏ trụ chịu áp lực lớn:
Khoang vỏ hình trụ: Chứa dòng môi chất thứ nhất luân chuyển bao bọc xung quanh chùm ống. Bên trong khoang vỏ được bố trí các tấm vách ngăn định hướng dòng chảy zíc-zắc, làm tăng độ xoáy và tối ưu hóa hệ số truyền nhiệt đối lưu.
Chùm ống truyền nhiệt: Tập hợp hàng trăm ống kim loại đường kính nhỏ được giữ cố định bởi hai mặt sàng ống ở hai đầu. Dòng môi chất thứ hai sẽ đi xuyên qua lòng các ống nhỏ này.
Cơ chế truyền nhiệt gián tiếp: Hai dòng chất lỏng hoặc hơi nóng có nhiệt độ chênh lệch di chuyển độc lập ở bên trong và bên ngoài thành ống. Nhiệt lượng truyền xuyên qua vách ống kim loại mà hai môi chất hoàn toàn không bị hòa lẫn vào nhau.
Đa dạng vật liệu chế tạo: Ống truyền nhiệt có thể làm từ đồng, thép carbon hoặc inox 304, inox 316 và titan tùy theo đặc tính ăn mòn của hóa chất hay nước biển làm mát.

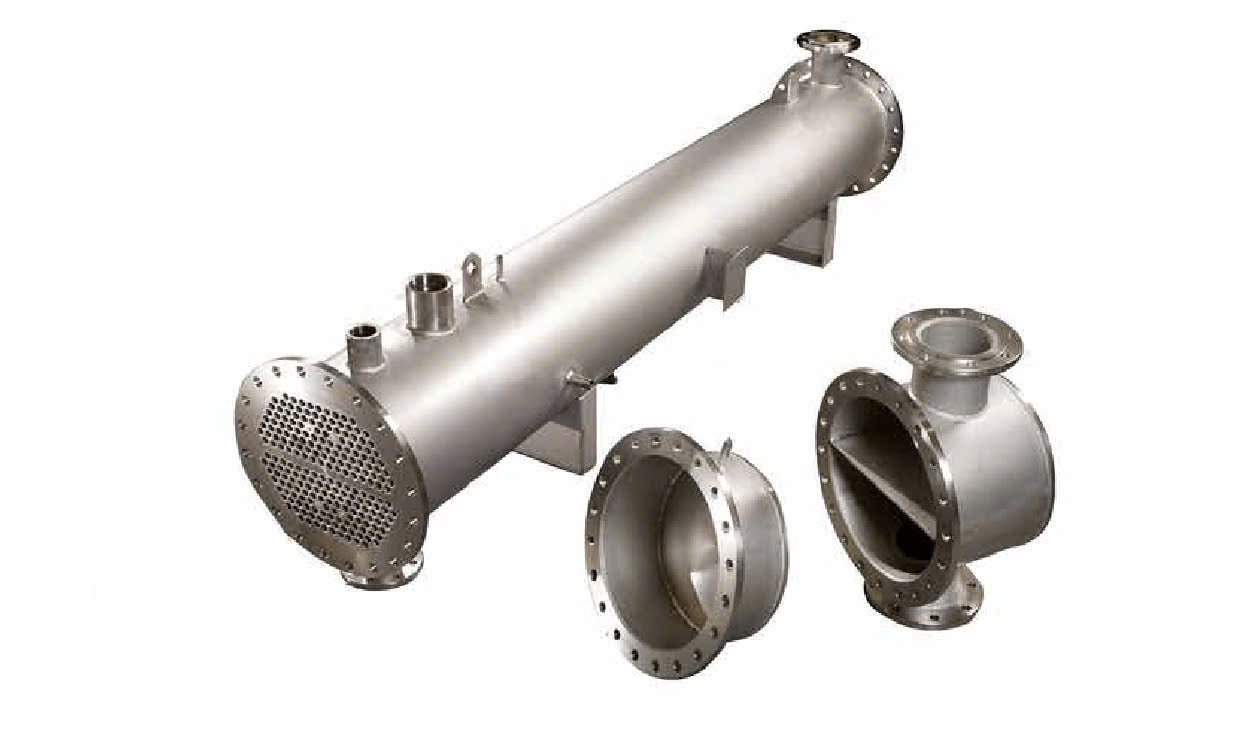

Cấu tạo và nguyên lý vận hành bộ trao đổi nhiệt dạng ống
2. Ưu Điểm Cơ Học So Với Dạng Tấm Bản Mỏng
So với thiết bị trao đổi nhiệt dạng tấm dùng gioăng cao su, dạng ống sở hữu những lợi thế vượt trội trong môi trường công nghiệp nặng:
Chịu áp suất và nhiệt độ cực cao: Hoạt động an toàn ở áp suất lên tới hàng trăm bar và nhiệt độ trên 400°C mà không lo biến dạng hay bục rách gioăng.
Độ bền cơ học lớn: Ít bị ảnh hưởng bởi hiện tượng búa nước hoặc rung lắc dòng chảy so với các tấm kim loại mỏng.
Dễ dàng vệ sinh cơ học: Khi cặn bám trong lòng ống, kỹ thuật viên có thể tháo nắp buồng phân phối và dùng chổi cước thép hoặc tia nước áp lực cao để thông rửa nhanh chóng.
3. Các Nguy Cơ Hư Hỏng Cần Kiểm Soát Khi Vận Hành
Dù có kết cấu vững chãi, bộ trao đổi nhiệt dạng ống vẫn đối mặt với nhiều rủi ro thủy nhiệt nếu thiếu thiết bị bảo vệ:
Rạn nứt mối hàn mặt sàng do sốc nhiệt: Khi cấp hơi nóng đột ngột vào chùm ống lạnh, sự giãn nở nhiệt không đồng đều giữa vỏ và chùm ống sẽ gây xé rách mối liên kết giữa ống và mặt sàng.
Tích tụ nước ngưng gây búa nước: Trên các bộ gia nhiệt bằng hơi nước, nếu nước ngưng không được xả kịp thời sẽ chiếm chỗ buồng trao đổi, làm giảm mạnh diện tích truyền nhiệt và gây hiện tượng búa nước làm nứt vỡ ống.
Quá áp do nghẽn dòng chảy: Tạp chất kết tinh bám nghẹt lòng ống làm tăng áp suất cục bộ, đe dọa an toàn cơ khí của vỏ thiết bị.

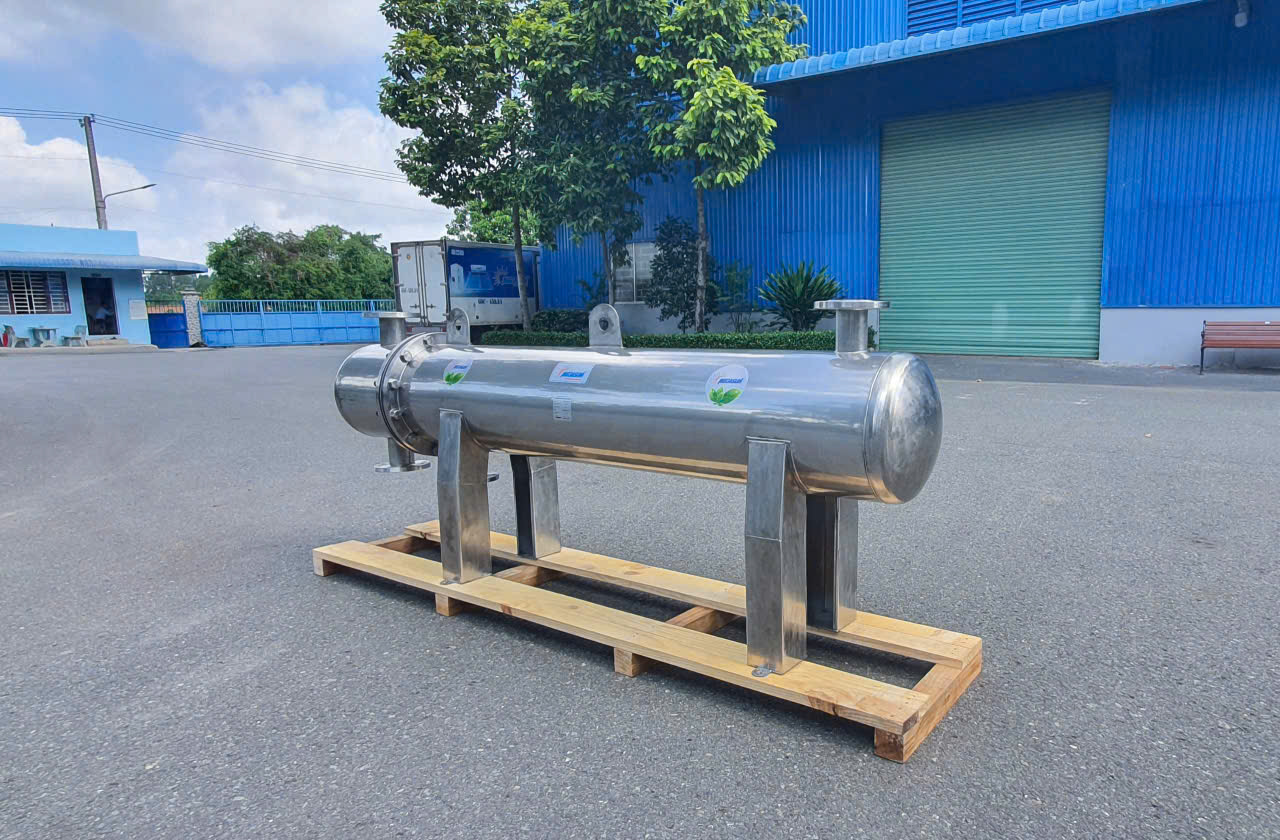

Cần lưu ý các nguy cơ trên
4. Giải Pháp Cụm Van Đồng Bộ Chịu Áp Nhiệt Tại Van Thành Mỹ
Để thiết lập hành lang vận hành khép kín và duy trì hiệu suất truyền nhiệt tối đa cho bộ trao đổi nhiệt dạng ống, Van Thành Mỹ cung cấp đầy đủ các dòng thiết bị van chuyên dụng:
Van Điều Khiển Tuyến Tính Và Van Cầu Hơi: Thân thép đúc WCB hoặc inox chịu nhiệt độ cao, dùng để tinh chỉnh chính xác lưu lượng hơi nóng hoặc dầu truyền nhiệt cấp vào thiết bị theo nhiệt độ đầu ra yêu cầu.
Cụm Bẫy Hơi Tách Nước Ngưng: Lắp đặt tại họng xả đáy của khoang gia nhiệt để tự động xả sạch nước ngưng tụ ra ngoài mà không làm thất thoát hơi nóng, triệt tiêu hoàn toàn nguy cơ búa nước phá hủy chùm ống.
Van An Toàn Xả Áp Lò Xo: Bố trí trực tiếp trên thân vỏ và đường ống dẫn, tự động mở xả khi áp suất vượt quá ngưỡng thiết kế, bảo vệ thiết bị không bị biến dạng hay nổ vỡ.
Van Cổng Và Van Bi Cách Ly Mặt Bích: Sử dụng tiêu chuẩn JIS 10K, JIS 20K hoặc ANSI Class 150, Class 300, giúp ngắt dòng nhanh chóng khi cần cô lập cụm trao đổi nhiệt để bảo dưỡng định kỳ.
Y Lọc Rác Thân Gang Và Thép: Đặt trước đầu vào của cả hai dòng môi chất nhằm giữ lại cặn gỉ sét, mạt xỉ hàn, ngăn chặn hiện tượng đóng cặn tắc nghẽn chùm ống nhỏ.

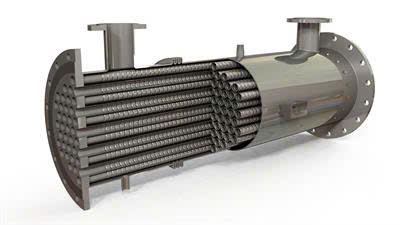

Giải pháp cụm van điều nhiệt chịu áp tại Van Thành Mỹ
---> Xem thêm:
Sự tính toán chuẩn xác giữa công suất trao đổi nhiệt, lưu lượng dòng chảy và kích cỡ cổng van giúp hệ thống gia nhiệt vận hành trơn tru, tiết kiệm nhiên liệu đốt và gia tăng tuổi thọ thiết bị.
Việc lựa chọn thiết bị van điều tiết áp lực và bẫy hơi đồng bộ cho bộ trao đổi nhiệt dạng ống là giải pháp then chốt nâng cao hiệu quả năng lượng cho toàn bộ nhà máy. Đội ngũ kỹ sư tại Van Thành Mỹ luôn sẵn sàng hỗ trợ khảo sát sơ đồ công nghệ, tư vấn giải pháp van chịu nhiệt, van an toàn đạt chuẩn kiểm định cho công trình của bạn.
