Giới Thiệu Bơm Cấp Nước Lò Hơi Và Giải Pháp Van Đồng Bộ

Trong bất kỳ hệ sinh thái nhiệt công nghiệp nào, nồi hơi (lò hơi) luôn là trái tim sản sinh năng lượng hơi nước phục vụ cho các công đoạn sấy, nhuộm, thanh trùng hay phát điện. Để hệ thống sinh hơi vận hành ổn định và không bị cạn nước gây biến dạng đường ống, bơm cấp nước lò hơi đóng vai trò là nguồn cấp dịch lỏng liên tục chống lại áp suất nội tại cực lớn của lò. Việc hiểu rõ cấu tạo, nguyên lý vận hành của thiết bị cùng cách phối ghép cụm van kỹ thuật từ Van Thành Mỹ là nền tảng cốt lõi giúp hệ thống nhiệt vận hành bền bỉ và an toàn tuyệt đối.



Bơm cấp nước lò hơi (Boiler Feed Water Pump) là dòng máy bơm thủy lực công suất lớn, được thiết kế chuyên biệt để bơm trực tiếp nguồn nước đã qua xử lý và gia nhiệt sơ bộ vào trong bao hơi của lò.



Điểm đặc thù của dòng bơm này là phải tạo ra cột áp xả lớn hơn áp suất làm việc định mức bên trong nồi hơi từ 15% đến 25%. Nếu không đủ áp lực đẩy, áp suất hơi nội tại sẽ chặn đứng dòng nước, dẫn đến tình trạng cạn nước buồng đốt – một trong những nguyên nhân hàng đầu gây cháy nổ lò hơi công nghiệp.

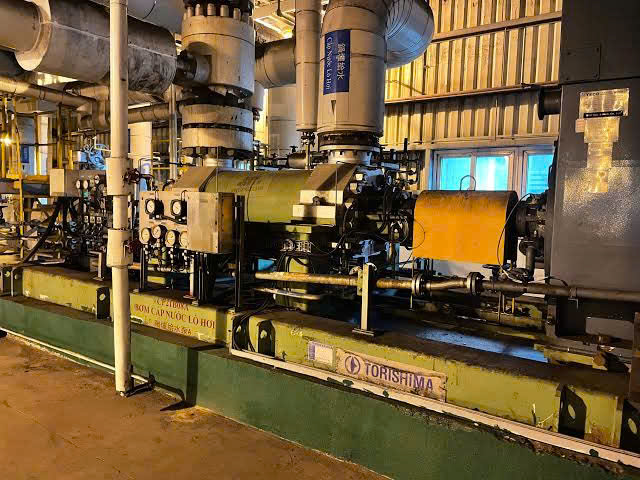

Bơm cấp nước lò hơi và giải pháp van đồng bộ



Để làm việc bền bỉ trong môi trường chất lỏng nhiệt độ cao, kết cấu của thiết bị sở hữu những đặc tính cơ học vượt trội:

Buồng bơm và cánh quạt đa tầng: Khác với máy bơm nước thông thường chỉ có một cánh, dòng bơm này sở hữu từ 4 đến hơn 10 tầng cánh xếp nối tiếp trên cùng một trục. Nước sau khi qua tầng cánh thứ nhất sẽ tăng dần áp lực khi đi qua các tầng cánh tiếp theo, giúp tạo ra cột áp hàng chục bar.



Trục bơm thép hợp kim: Được gia công từ thép không gỉ chịu lực kéo và chịu xoắn cực tốt dưới tốc độ quay cao (thường từ 2900 đến 3500 vòng/phút).



Phốt làm kín chịu nhiệt: Sử dụng phốt cơ khí (Mechanical Seal) vật liệu Carbon/SiC kèm vòng làm mát tuần hoàn, chịu được dải nhiệt độ nước cấp từ 80°C đến trên 120°C mà không bị chai cứng hay rò rỉ.



Bạc đạn và buồng làm mát mỡ: Hệ thống ổ bi đỡ trục được làm mát bằng cánh gió tản nhiệt hoặc áo nước làm mát phụ, ngăn nhiệt lượng từ buồng bơm truyền sang động cơ điện.



Khi motor điện khởi động, rotor quay kéo theo chuỗi cánh bơm vận hành ở tốc độ cao. Dưới tác dụng của lực ly tâm, nước cấp được hút vào tâm cánh thứ nhất, bị đẩy ra mép cánh với vận tốc lớn rồi dẫn qua bộ khuếch tán để chuyển đổi động năng thành áp năng. Chu trình này lặp lại liên tục qua từng tầng cánh, giúp áp lực dòng nước tăng lũy tiến cho đến khi thoát ra họng xả với cột áp đủ mạnh để thắng áp suất trong lò.

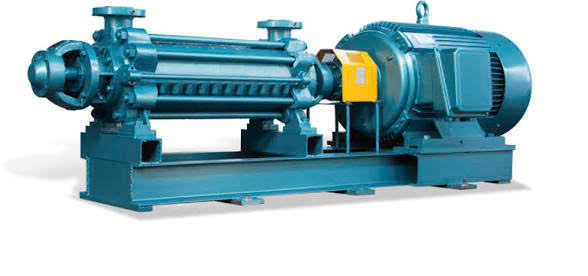

Nguyên lý vận hành và hoạt động của bơm cấp nước lò hơi



Tùy vào quy mô sản xuất và công suất sinh hơi (tấn hơi/giờ), các kỹ sư cơ nhiệt lựa chọn cấu hình máy bơm tương ứng:



Bơm ly tâm trục đứng đa tầng cánh: Lựa chọn phổ biến cho các lò hơi công suất vừa và nhỏ (dưới 10 tấn hơi/giờ). Ưu điểm nổi bật là thiết kế thân đứng tiết kiệm diện tích sàn trạm bơm, áp suất đẩy cao, tiếng ồn thấp và vận hành êm ái.



Bơm ly tâm trục ngang đa tầng cánh: Dành cho các hệ thống nồi hơi công suất lớn trong nhà máy nhiệt điện, dệt nhuộm hoặc chế biến đường. Cấu hình nằm ngang mang lại sự vững chãi, dễ dàng tháo lắp kiểm tra cánh quạt và thay thế bạc đạn định kỳ.



Cụm bơm biến tần dự phòng kép: Trong thực tế, các nhà máy luôn lắp đặt song song hai bơm (một bơm chạy chính và một bơm chạy dự phòng) tích hợp biến tần điều khiển lưu lượng theo mức nước thực tế trong lò, tự động đóng điện dự phòng ngay khi bơm chính gặp sự cố.

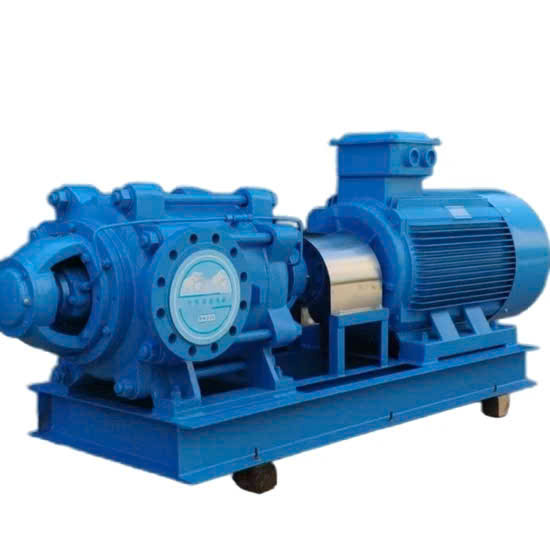

Các dòng bơm cấp nước lò hơi phổ biến trên thị trường





Vận hành tại điểm giao thoa giữa áp lực cao và nhiệt độ lớn, bơm cấp nước lò hơi thường đối mặt với các rủi ro cơ học:



Xâm thực bốc hơi nước cấp: Nước cấp sau khử khí thường ở nhiệt độ cận sôi (khoảng 95°C đến 105°C). Nếu cột áp hút dương (NPSH) không đủ hoặc lưu lượng hút bị cản trở, nước sẽ hóa hơi tức thì tạo bọt khí xâm thực làm rỗ bề mặt cánh bơm.



Xung lực búa nước dội ngược: Khi ngắt bơm đột ngột, lượng nước áp suất lớn từ nồi hơi có xu hướng dội ngược về họng xả với gia tốc cực lớn, dễ làm cong trục bơm hoặc vỡ buồng cánh nếu thiếu van một chiều đóng nhanh.



Rò rỉ hơi nóng làm cháy phốt: Nếu van chặn ở đầu ra bị xì hở, hơi nước áp cao từ lò có thể lọt ngược về buồng bơm khi máy đang dừng, làm sôi nước tồn đọng và thiêu cháy phốt làm kín cơ khí.

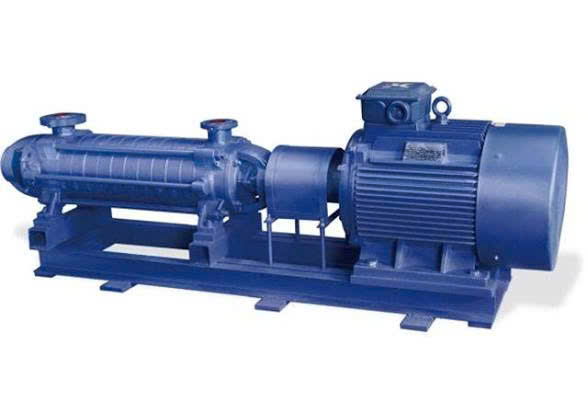

Những kỹ thuật cần lưu ý khi vận hành sử dụng bơm cấp nước lò hơi

---> Xem thêm:

Bơm Chân Không Vòng Nước Và Cụm Van Điều Tiết Hệ Thống

Bơm Chuyển Dầu Và Giải Pháp Kiểm Soát Dòng Chảy Chống Rò Rỉ



Để bảo vệ bơm cấp nước lò hơi và kiểm soát mực nước tự động một cách trơn tru, Van Thành Mỹ cung cấp các dòng thiết bị van chuyên dụng chịu áp nhiệt cao:



Van Cầu Hơi Thân Thép Đúc (Globe Valve): Thân thép WCB chịu nhiệt lên tới 400°C, đĩa van bằng thép không gỉ gia công chính xác, cho phép điều tiết lưu lượng cấp nước mượt mà và làm kín tuyệt đối, ngăn không cho hơi nóng từ lò lọt ngược về trạm bơm.



Van Một Chiều Lò Xo Chống Búa Nước (Silent Check Valve): Thiết kế đĩa van hồi vị bằng lò xo đàn hồi cực nhanh, đóng kín miệng van ngay trước khi dòng nước kịp đảo chiều, triệt tiêu hoàn toàn tiếng ồn và xung lực va đập búa nước vào họng xả của bơm.



Y Lọc Chịu Nhiệt Lưới Inox: Lắp đặt trước họng hút của bơm nhằm giữ lại toàn bộ cặn oxit sắt, mạt xỉ hàn từ bình khử khí, ngăn chặn dị vật làm kẹt buồng cánh quạt cao tốc.



Van Cổng Thép Mặt Bích: Sử dụng tiêu chuẩn JIS 10K, JIS 20K hoặc ANSI Class 150/300 để cách ly cụm bơm độc lập khi thực hiện bảo trì mà không phải ngưng hoạt động của toàn bộ nồi hơi.



Sự tương thích hoàn hảo giữa áp lực làm việc của bơm, độ dày đường ống và tiêu chuẩn vật liệu van giúp hệ thống cấp nhiệt vận hành trơn tru, giữ vững mức nước an toàn trong bao hơi và kéo dài tuổi thọ công trình.



Việc lựa chọn đúng chủng loại van công nghiệp tương thích với áp lực làm việc của bơm cấp nước lò hơi là yếu tố tiên quyết bảo vệ an toàn cho cả nhà máy. Đội ngũ kỹ sư tại Van Thành Mỹ luôn sẵn sàng hỗ trợ khảo sát sơ đồ công nghệ nhiệt, tư vấn bóc tách quy cách van chịu nhiệt và cung ứng thiết bị đạt chuẩn kiểm định an toàn cho nhà xưởng của bạn.
