Trong các dây chuyền cấp thoát nước đô thị, xử lý nước thải, nhà máy đồ uống và hóa chất công nghiệp, việc giám sát lưu lượng dòng chảy theo thời gian thực quyết định trực tiếp đến hiệu quả vận hành tự động. Lưu lượng kế điện tử là thiết bị đo lường chuẩn xác hàng đầu nhờ loại bỏ các chi tiết cơ học quay, giúp hạn chế sụt áp và ngăn ngừa tắc nghẽn tạp chất. Để thiết bị đo hoạt động ổn định và đưa ra dữ liệu tin cậy, việc bố trí cụm van chặn và van điều tiết đồng bộ từ Van Thành Mỹ đóng vai trò bảo vệ cốt lõi cho toàn bộ trạm đo.

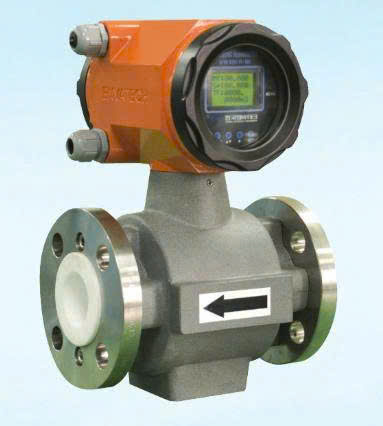

Lưu lượng kế điện tử và cụm van điều tiết hệ thống chuẩn xác
1. Cơ Chế Đo Lường Của Lưu Lượng Kế Điện Tử
Khác với các dòng đồng hồ nước dạng cơ học cánh quạt dễ bị kẹt rác hay mài mòn bạc đạn, thiết bị điện tử đo lường dựa trên hiện tượng cảm ứng điện từ:
Nguyên lý cảm ứng điện từ: Khi chất lỏng có tính dẫn điện chảy qua từ trường do hai cuộn dây bên trong thân đồng hồ tạo ra, một suất điện động cảm ứng sẽ xuất hiện giữa hai điện cực đặt đối diện nhau.
Tỷ lệ thuận với vận tốc dòng chảy: Độ lớn của điện áp cảm ứng tỷ lệ thuận chính xác với vận tốc trung bình của dòng môi chất qua ống, cho phép bộ vi xử lý tính toán tức thì lưu lượng tức thời và lưu lượng tổng tích lũy.
Lòng ống thẳng thông suốt: Lòng ống đo được lót lớp cách điện phẳng mịn, hoàn toàn không có vật cản cơ học, triệt tiêu nguy cơ sụt áp và cho phép đo lường tốt cả nước thải lẫn dung dịch bùn loãng.

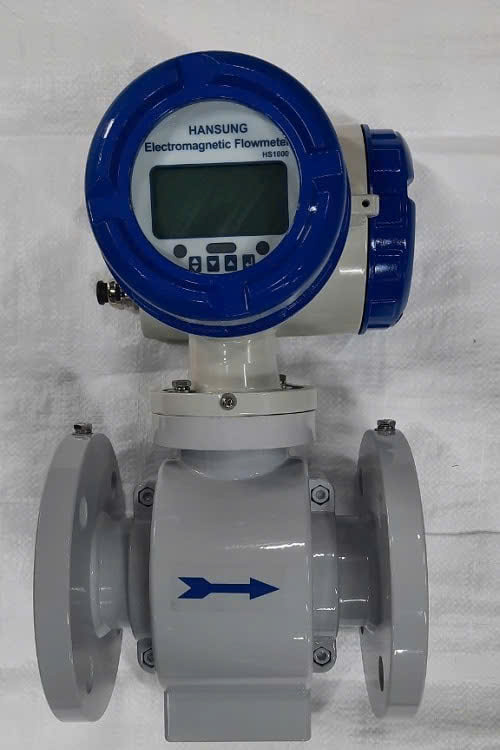

Cơ chế đo lường của lưu lượng kế điện tử
2. Ưu Điểm Kỹ Thuật So Với Dòng Đồng Hồ Cơ Truyền Thống
Nhờ ứng dụng công nghệ điện tử hiện đại, thiết bị mang lại nhiều lợi thế vận hành:
Độ chính xác cao: Sai số thường dưới 0.5%, duy trì độ ổn định liên tục qua nhiều năm vận hành mà không bị trôi điểm đo.
Truyền dẫn dữ liệu thông minh: Tích hợp các cổng truyền thông tín hiệu số đưa dữ liệu về phòng điều khiển trung tâm hoặc hệ thống giám sát tự động.
Kháng ăn mòn và hóa chất: Lớp lót lòng ống bằng cao su tổng hợp hoặc nhựa kỹ thuật kết hợp điện cực kim loại quý giúp thiết bị làm việc an toàn với dung dịch axit, kiềm hay nước muối.

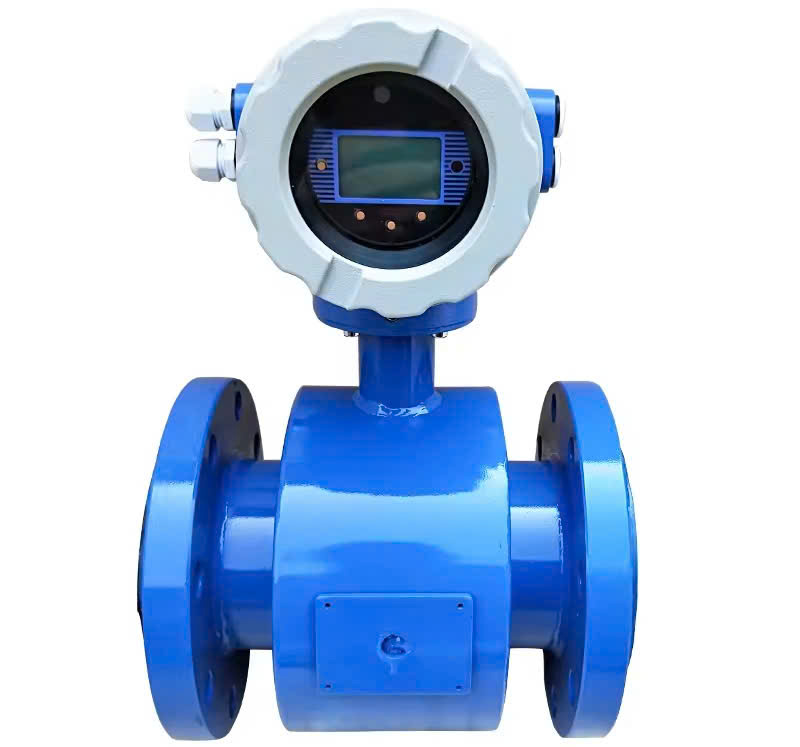

Truyền dữ liệu thông minh độ chính xác cao
3. Các Yêu Cầu Kỹ Thuật Bắt Buộc Khi Lắp Đặt Trên Tuyến Ống
Dù sở hữu công nghệ đo lường hiện đại, lưu lượng kế điện tử đòi hỏi điều kiện thủy lực rất khắt khe để tránh sai số:
Duy trì lòng ống luôn đầy nước: Thiết bị chỉ đo chính xác khi môi chất điền đầy 100% tiết diện lòng ống. Nếu xuất hiện bọt khí hoặc hiện tượng chảy nửa ống, cảm biến điện cực sẽ ghi nhận sai lệch nghiêm trọng.
Khoảng cách đoạn ống thẳng tiêu chuẩn: Để dòng chảy ổn định biên dạng vận tốc, vị trí đặt đồng hồ phải đảm bảo đoạn ống thẳng phía trước tối thiểu 5 lần đường kính và phía sau tối thiểu 3 lần đường kính ống.
Bảo vệ chống dòng chảy ngược: Dòng nước dội ngược khi dừng bơm đột ngột dễ gây nhiễu loạn tín hiệu cảm biến hoặc làm hỏng màng lót cách điện bên trong lòng ống.

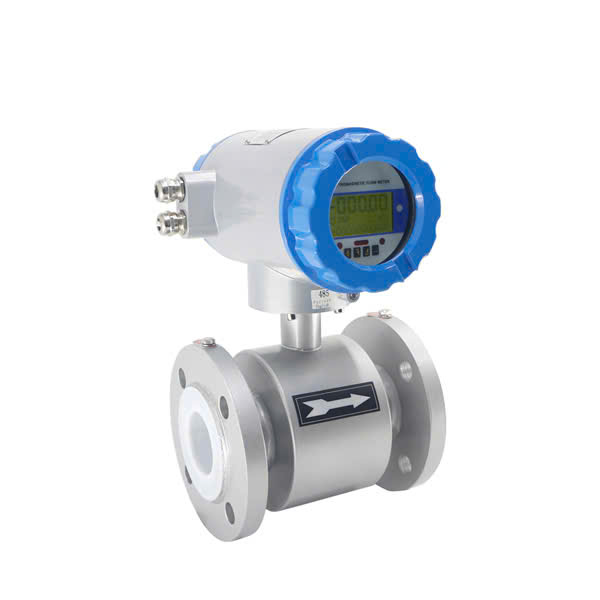

Bảo vệ dòng chảy ngược
---> Xem thêm:
4. Giải Pháp Phối Ghép Cụm Van Đồng Bộ Tại Van Thành Mỹ
Để thiết lập cụm trạm đo chuẩn xác và thuận tiện cho công tác bảo dưỡng định kỳ, Van Thành Mỹ cung cấp các thiết bị van chuyên dụng lắp đặt đồng bộ quanh vị trí đo:
Van Cổng và Van Bướm cách ly: Lắp đặt ở hai đầu thượng lưu và hạ lưu của đồng hồ đo. Khi cần tháo thiết bị đi kiểm định hoặc thay thế pin, kỹ thuật viên chỉ cần đóng hai van chặn lại mà không phải xả cạn nước toàn tuyến ống.
Van Một Chiều Chống Dội Ngược: Bố trí phía sau họng xả của trạm đo để ngăn chặn dòng nước dội ngược làm quay ngược chỉ số và bảo vệ lớp lót cảm biến khỏi hiện tượng búa nước.
Tuyến ống nhánh kèm Van By-pass: Thiết lập đường ống vòng song song lắp van chặn, cho phép dòng chất lỏng lưu thông liên tục phục vụ sản xuất ngay cả trong thời gian trạm đo đang tạm ngưng để hiệu chuẩn.
Van Xả Khí Tự Động: Gắn tại điểm cao nhất trước cửa vào của lưu lượng kế nhằm thu gom và triệt tiêu bọt khí hòa tan, bảo đảm môi chất lỏng đi vào buồng đo luôn đạt trạng thái điền đầy tuyệt đối.
Sự tương thích chuẩn xác giữa kích thước danh nghĩa, tiêu chuẩn mặt bích và cấp áp lực làm việc của van giúp cụm đo lường vận hành kín khít, cung cấp dữ liệu lưu lượng ổn định cho nhà máy.
Việc bố trí sơ đồ van đúng kỹ thuật xung quanh lưu lượng kế điện tử là điều kiện tiên quyết giúp thiết bị đo lường phát huy tối đa độ chính xác và tuổi thọ. Đội ngũ kỹ sư tại Van Thành Mỹ luôn sẵn sàng hỗ trợ khảo sát sơ đồ công nghệ, tư vấn giải pháp van chặn, van một chiều tương thích và cung ứng phụ kiện trọn gói cho hệ thống của bạn.
