Trong các tổng kho xăng dầu, trạm xuất nhập nhiên liệu, bến cảng hàng hải và hệ thống cấp phát nội bộ của nhà máy, việc định lượng nhiên liệu đòi hỏi độ chính xác thương mại khắt khe cùng tiêu chuẩn chống cháy nổ tuyệt đối. Đồng hồ đo lưu lượng xăng dầu là thiết bị đo lường chuyên biệt giúp kiểm soát chặt chẽ dung tích cấp phát, hạn chế hao hụt và hỗ trợ minh bạch số liệu quản lý kho. Để trạm đo vận hành ổn định mà không xảy ra rò rỉ hay nghẽn áp, việc bố trí cụm van cách ly và phụ kiện đường ống đạt chuẩn từ Van Thành Mỹ là mắt xích kỹ thuật không thể tách rời.

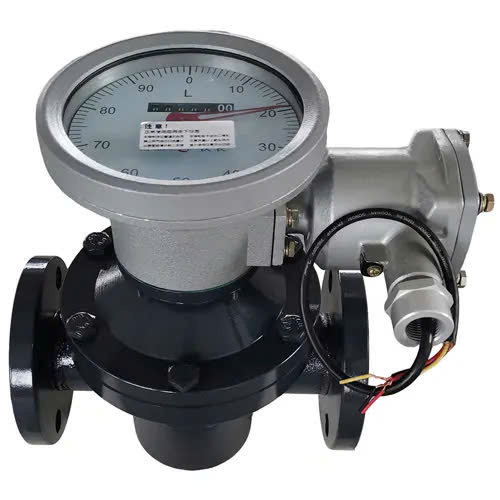

Đồng hồ đo lưu lượng xăng dầu và cụm van kiểm soát chống cháy nổ
1. Các Công Nghệ Đo Lường Xăng Dầu Phổ Biến
Nhiên liệu lỏng như xăng Ron, dầu DO, FO hay dầu bôi trơn là chất lỏng không dẫn điện và có độ nhớt thay đổi theo nhiệt độ, vì vậy thiết bị đo thường ứng dụng các nguyên lý chuyên biệt:
Đồng hồ đo thể tích dạng bánh răng oval : Môi chất đi qua làm quay cặp bánh răng hình bầu dục ăn khớp khép kín. Mỗi vòng quay chứa một thể tích chất lỏng chuẩn xác, đem lại độ chính xác cực cao ngay cả với dầu FO có độ nhớt lớn.
Đồng hồ đo dạng tuabin : Tận dụng động năng dòng chảy để quay cánh quạt tuabin bên trong lòng ống. Vận tốc góc của cánh quạt tỷ lệ thuận với tốc độ dòng chảy, rất thích hợp cho môi chất có độ nhớt thấp như xăng trắng, dầu diesel và dầu hỏa.
Đồng hồ đo khối lượng Coriolis: Đo trực tiếp khối lượng thực tế của nhiên liệu thay vì thể tích, loại bỏ hoàn toàn sai số do sự giãn nở thể tích của xăng dầu khi nhiệt độ môi trường thay đổi.

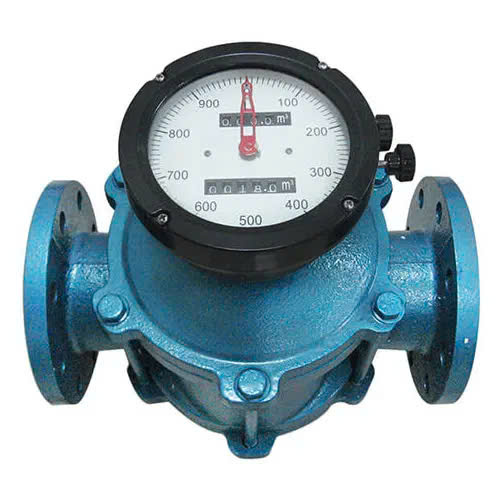

Các công nghệ đo lường xăng dầu phổ biến
2. Tiêu Chuẩn Kỹ Thuật Bắt Buộc Của Thiết Bị Đo Xăng Dầu
Làm việc trong môi trường dễ bắt cháy, thiết bị phải đáp ứng các tiêu chí nghiêm ngặt:
Chứng nhận an toàn phòng nổ: Phần màn hình điện tử và cảm biến truyền tín hiệu bắt buộc phải đạt các cấp chống cháy nổ chuẩn Ex hoặc ATEX, ngăn chặn mọi tia lửa điện phát sinh ra môi trường xung quanh.
Khả năng bù nhiệt độ tự động: Xăng dầu thay đổi tỷ trọng theo nhiệt độ môi trường, do đó bộ vi xử lý thường tích hợp cảm biến nhiệt để tự động quy đổi thể tích thực đo về thể tích tiêu chuẩn ở 15°C.
Độ chính xác thương mại: Sai số thông thường phải nằm trong ngưỡng cho phép từ 0.2% đến 0.5% để phục vụ tốt công tác mua bán và giao nhận nhiên liệu.

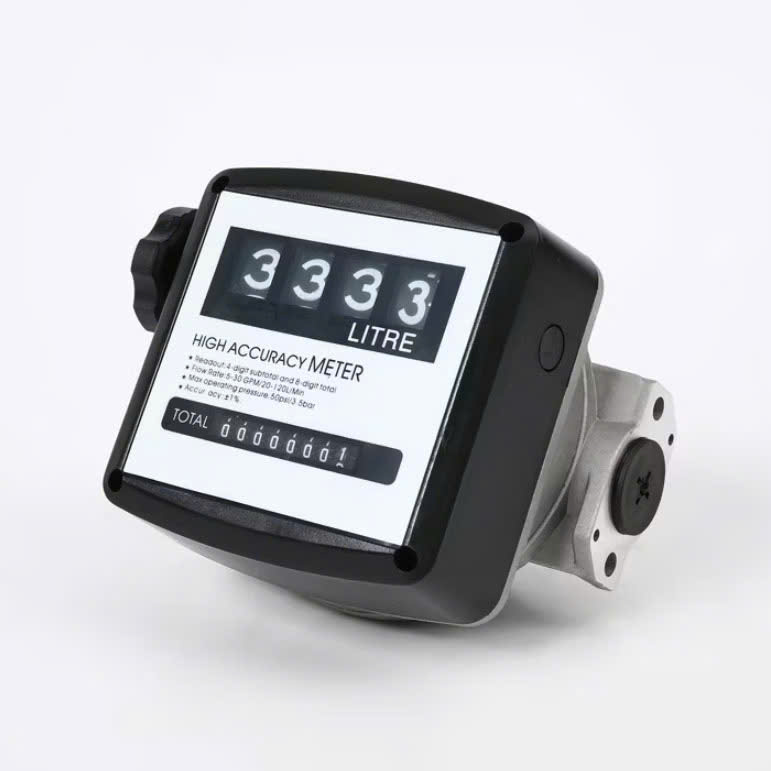

Tiêu chuẩn kỹ thuật bắt buộc của thiết bị đo xăng dầu
3. Các Nguy Cơ Cần Triệt Tiêu Xung Quanh Trạm Đo
Môi trường xuất nhập nhiên liệu công suất cao tiềm ẩn nhiều yếu tố kỹ thuật làm giảm tuổi thọ và độ chính xác của đồng hồ:
Bọt khí lẫn trong dòng chảy gây sai số: Xăng dầu luân chuyển qua đường ống dài hoặc qua buồng bơm dễ xuất hiện bọt khí hòa tan. Nếu bọt khí đi qua buồng đo, thiết bị sẽ đếm luôn thể tích khí, dẫn đến số liệu đo bị khống sai lệch so với lượng chất lỏng thực tế.
Mạt sắt và cặn dầu kẹt buồng đo: Khe hở cơ học bên trong buồng bánh răng oval rất nhỏ (tính bằng micromet). Chỉ cần mạt xỉ hàn hoặc cặn gỉ sét lọt vào buồng đo sẽ làm kẹt cứng bánh răng, gây gãy trục hoặc nghẽn dòng chảy.
Xung áp búa nước khi đóng vòi bơm: Việc đóng ngắt vòi rót hoặc dừng bơm xuất đột ngột tạo nên sóng xung kích thủy lực giật ngược, dễ làm biến dạng cánh tuabin và vỡ mặt kính đồng hồ.

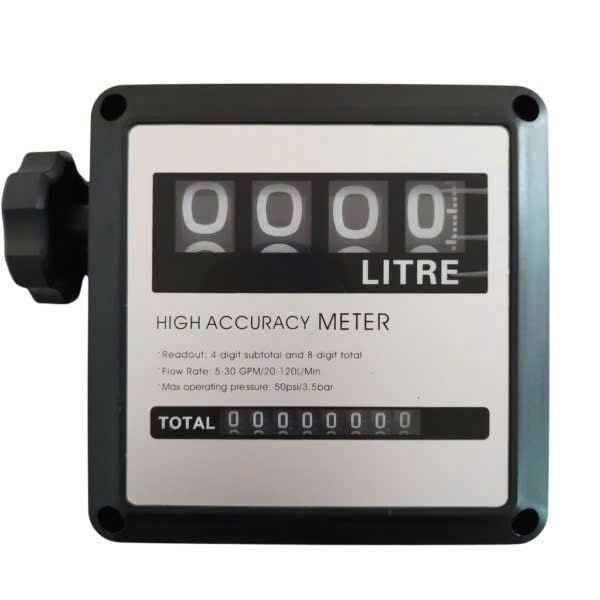

Xăng dầu luân chuyển qua đường ống dài hoặc qua buồng bơm dễ xuất hiện bọt khí hòa tan
---> Xem thêm:
4. Giải Pháp Cụm Van Đồng Bộ Chống Cháy Nổ Tại Van Thành Mỹ
Để thiết lập cụm đo lường chuẩn xác và đảm bảo phòng chống cháy nổ an toàn cho trạm đồng hồ đo lưu lượng xăng dầu, Van Thành Mỹ cung cấp các dòng thiết bị van chuyên dụng chịu nhiên liệu:
Van Bi Thân Thép Đúc Chống Tĩnh Điện: Van bi thép WCB hoặc inox 304 kết nối mặt bích, tích hợp cơ chế triệt tiêu tĩnh điện và gioăng làm kín PTFE kháng hydrocarbon, hỗ trợ đóng ngắt dòng nhiên liệu nhanh chóng trước và sau trạm đo.
Y Lọc Lưới Inox Siêu Mịn: Bố trí ngay trước cửa vào của đồng hồ để ngăn chặn toàn bộ mạt kim loại và tạp chất lơ lửng, bảo vệ tuyệt đối các bánh răng đo lường cơ học bên trong.
Van Tách Xả Khí Xăng Dầu Chuyên Dụng: Lắp tại điểm cao nhất của đường ống phía trước thiết bị đo nhằm gom và xả toàn bộ túi khí tồn đọng, bảo đảm dòng môi chất đi vào buồng đo luôn ở trạng thái lỏng 100%.
Van Một Chiều Giảm Chấn: Đặt sau cụm đồng hồ đo để ngăn dòng xăng dầu dội ngược khi dừng cấp phát, chống hiện tượng quay ngược bộ đếm số và triệt tiêu xung kích búa nước.
Tuyến Ống By-pass Kèm Van Chặn An Toàn: Thiết lập đường ống phụ vòng qua trạm đo, cho phép kỹ thuật viên cách ly đồng hồ để bảo trì, kiểm định định kỳ mà không làm gián đoạn quy trình cấp phát nhiên liệu.
Sự tính toán chuẩn xác giữa tiêu chuẩn mặt bích, dải lưu lượng làm việc và cấp áp suất danh định của cụm van giúp hệ thống cấp phát xăng dầu vận hành kín khít, hạn chế hao hụt và đảm bảo an toàn tuyệt đối cho kho bãi.
Độ tin cậy của trạm kiểm soát nhiên liệu đòi hỏi sự phối ghép chuẩn xác giữa đồng hồ đo lưu lượng xăng dầu và hệ thống van điều tiết đạt chuẩn chống cháy nổ. Đội ngũ kỹ sư tại Van Thành Mỹ luôn sẵn sàng hỗ trợ khảo sát sơ đồ công nghệ, tư vấn giải pháp van chịu dầu, van tách khí chuyên dụng và đồng hành cùng dự án của bạn.
