Trong các hệ thống điều hòa không khí Chiller, dây chuyền chế biến sữa, bia rượu, nước giải khát và xử lý nhiệt công nghiệp, việc tối ưu hóa hiệu suất truyền nhiệt trong một không gian lắp đặt nhỏ gọn luôn là ưu tiên hàng đầu. Bộ trao đổi nhiệt dạng tấm là giải pháp công nghệ vượt trội nhờ hệ số truyền nhiệt cực lớn, thiết kế module linh hoạt và khả năng thu hồi nhiệt năng tối đa. Để dàn tấm trao đổi nhiệt vận hành ổn định, không bị bục gioăng hay nghẽn cặn, việc bố trí cụm van điều tiết và lọc rác đồng bộ từ Van Thành Mỹ đóng vai trò bảo vệ sống còn cho toàn bộ hệ thống.
1. Cấu Tạo Và Nguyên Lý Hoạt Động Của Bộ Trao Đổi Nhiệt Dạng Tấm
Khác với cấu trúc ống chùm cồng kềnh, bộ trao đổi nhiệt dạng tấm tận dụng các tấm kim loại dập sóng xếp khít nhau:
Tập hợp các tấm truyền nhiệt mỏng: Các tấm kim loại bằng inox 304, inox 316 hoặc titan có độ dày từ 0.4mm đến 0.8mm được dập gân sóng hình xương cá. Cấu trúc gân sóng này tạo ra dòng chảy rối cực mạnh ngay cả ở vận tốc thấp, giúp tăng vọt hệ số truyền nhiệt đối lưu.
Hệ thống gioăng đệm làm kín: Gioăng cao su chuyên dụng được gắn quanh viền từng tấm kim loại để định hướng dòng chảy đi xen kẽ giữa các khoang, ngăn chặn tuyệt đối tình trạng trộn lẫn giữa hai môi chất nóng và lạnh.
Khung ép cố định bằng bu-lông giằng: Hai tấm đầu khung bằng thép dày giữ chặt toàn bộ khối tấm kim loại nhờ các thanh bu-lông siết dài, cho phép tháo lắp dễ dàng để vệ sinh định kỳ hoặc ghép thêm tấm khi cần mở rộng công suất.
Truyền nhiệt gián tiếp màng mỏng: Hai lưu chất chảy ngược chiều nhau qua các khe hẹp giữa hai tấm liền kề, trao đổi nhiệt lượng tức thì qua bề mặt kim loại mỏng với hiệu suất nhiệt đạt trên 90%.

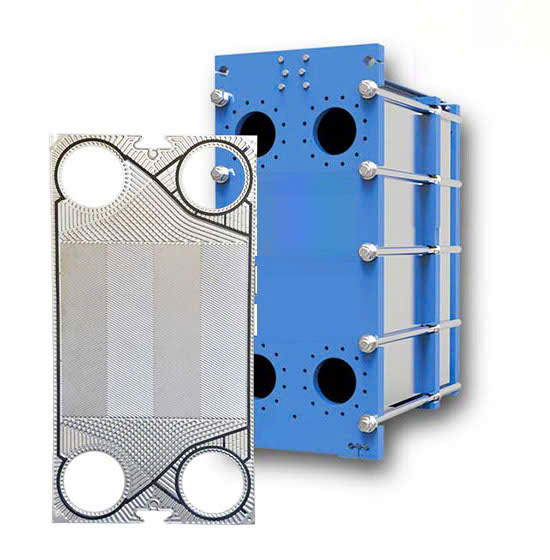

Giải pháp cụm van bảo vệ bộ trao đổi nhiệt dạng tấm
2. Ưu Điểm Đột Phá So Với Dạng Ống Chùm Truyền Thống
Nhờ cấu trúc màng mỏng và dòng chảy rối nhân tạo, thiết bị mang lại những lợi thế kỹ thuật vượt trội:
Kích thước nhỏ gọn, trọng lượng nhẹ: Thể tích chỉ bằng khoảng 20% đến 30% so với bộ trao đổi nhiệt dạng ống cùng công suất, giúp tiết kiệm diện tích phòng máy và thuận tiện thi công trên tầng cao.
Tiếp cận nhiệt độ chênh lệch cực nhỏ: Khả năng kiểm soát nhiệt độ đầu ra rất chính xác, có thể truyền nhiệt hiệu quả ngay cả khi nhiệt độ chênh lệch giữa hai dòng chỉ từ 1°C đến 2°C.
Linh hoạt điều chỉnh công suất: Khi nhà máy mở rộng dây chuyền sản xuất, chỉ cần nới lỏng bu-lông khung ép và chèn thêm các tấm trao đổi nhiệt mà không cần thay mới toàn bộ thiết bị.
Hạn chế bám cặn bề mặt: Dòng chảy rối liên tục tạo lực xoáy tự làm sạch, giảm thiểu tốc độ đóng cặn bám bẩn trên bề mặt truyền nhiệt.

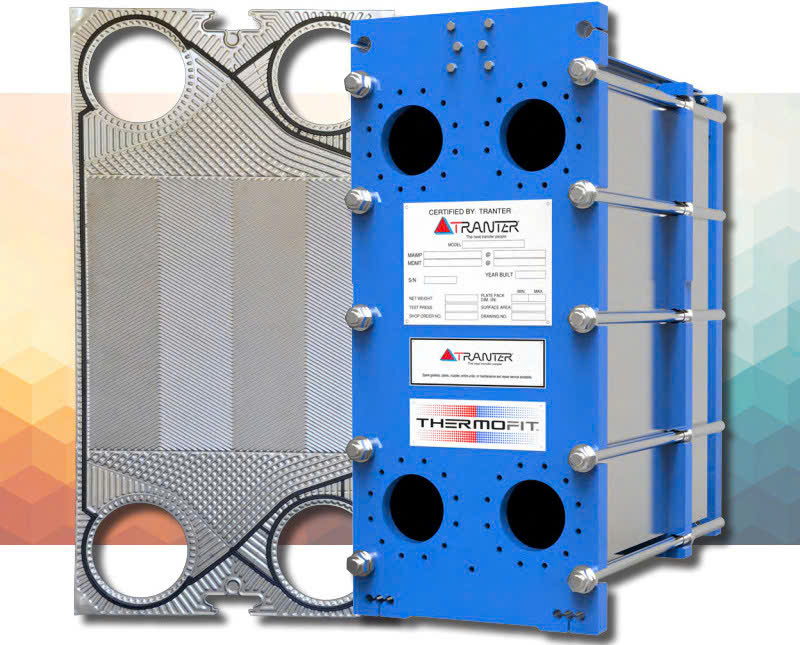

Kích thước nhỏ gọn nhẹ
3. Các Nguy Cơ Hư Hỏng Cần Phòng Tránh Khi Vận Hành
Dù sở hữu hiệu suất nhiệt cao, bộ trao đổi nhiệt dạng tấm lại rất nhạy cảm với các biến đổi cơ học và tạp chất trong dòng chất lỏng:
Rách hoặc xẹp gioăng cao su do sốc áp: Khe hở giữa các tấm kim loại chịu áp suất nhờ lực ép của gioăng cao su. Nếu hệ thống xảy ra hiện tượng búa nước do đóng ngắt bơm đột ngột, xung áp sẽ làm bục gioăng, dẫn đến xì môi chất ra ngoài hoặc rò rỉ chéo giữa hai dòng chất lỏng.
Nghẽn khe hở màng mỏng bởi rác thô: Khoảng cách giữa hai tấm kim loại chỉ khoảng 2mm đến 5mm. Mạt xỉ hàn, cát sỏi hoặc rong rêu lọt vào sẽ làm tắc nghẽn cục bộ các kênh dẫn, làm sụt giảm lưu lượng và gây quá nhiệt.
Biến dạng tấm do quá nhiệt và quá áp: Nhiệt độ vượt quá ngưỡng chịu đựng của gioăng cao su sẽ làm chai cứng gioăng, gây rò rỉ toàn bộ khối tấm ép.

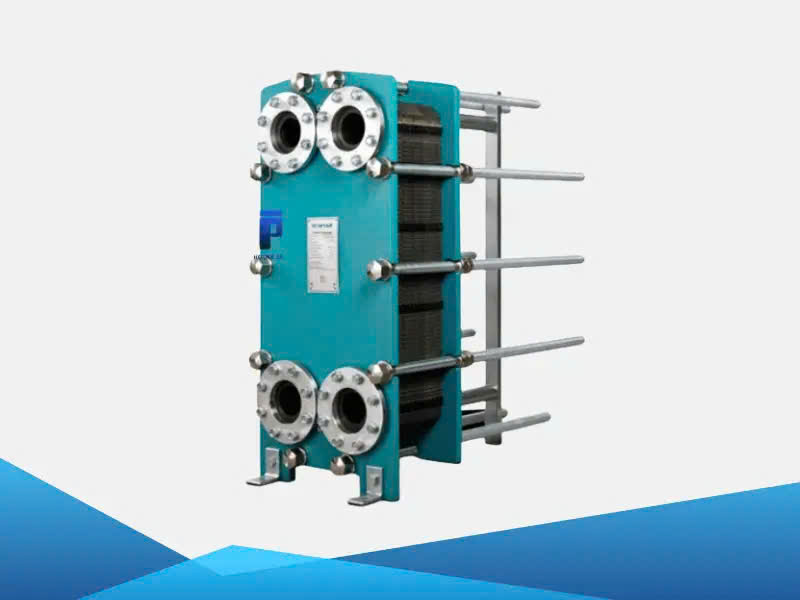

Các nguy cơ cần phòng tránh khi vận hành
4. Giải Pháp Cụm Van Đồng Bộ Bảo Vệ Thiết Bị Tại Van Thành Mỹ
Để thiết lập hành lang vận hành khép kín và duy trì hiệu suất truyền nhiệt tối đa cho bộ trao đổi nhiệt dạng tấm, Van Thành Mỹ cung cấp đầy đủ các dòng thiết bị van chuyên dụng:
Y Lọc Rác Lưới Mịn Bắt Buộc: Lắp đặt ngay tại cửa vào của cả hai dòng môi chất nóng và lạnh, chặn đứng toàn bộ dị vật cơ học, bảo vệ các khe hở hẹp giữa các tấm kim loại luôn thông thoáng.
Van Bướm Và Van Bi Đóng Ngắt Cách Ly: Sử dụng van bướm dạng kẹp hoặc van bi mặt bích tiêu chuẩn JIS 10K, ANSI 150, hỗ trợ ngắt dòng nhanh chóng khi cần cô lập dàn tấm để tháo rửa hoặc bảo dưỡng.
Van Một Chiều Giảm Chấn Chống Búa Nước: Bố trí sau họng xả của dàn trao đổi nhiệt nhằm ngăn dòng chảy dội ngược khi dừng bơm, triệt tiêu hoàn toàn sóng xung áp phá hủy gioăng đệm.
Van Điều Khiển Tuyến Tính Nhiệt Độ: Tự động điều chỉnh độ mở van để căn chỉnh lưu lượng dòng nước nóng hoặc nước lạnh cấp vào dàn trao đổi, giữ cho nhiệt độ đầu ra luôn ổn định theo giá trị cài đặt.
Van An Toàn Xả Áp: Tự động giải phóng áp suất dư thừa khi nhiệt độ trong khoang kín giãn nở, bảo vệ khối tấm kim loại không bị cong vênh hay biến dạng mép gioăng.
Sự tính toán chuẩn xác giữa lưu lượng dòng chảy, tiêu chuẩn mặt bích và cấp áp lực làm việc của cụm van giúp dàn trao đổi nhiệt vận hành êm ái, kéo dài tuổi thọ gioăng cao su và tối ưu chi phí điện năng tiêu thụ.

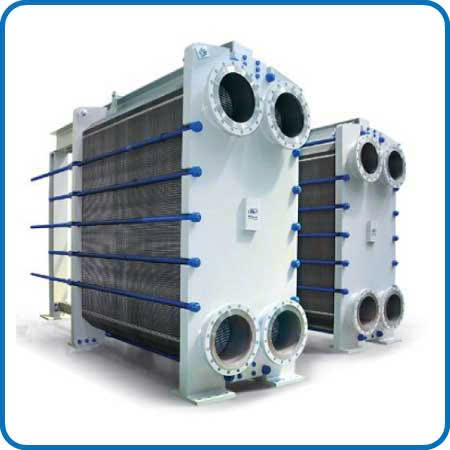

Tiêu chuẩn mặt bích và cấp áp lực làm việc của cụm van giúp dàn trao đổi nhiệt vận hành êm ái
---> Xem thêm:
Việc lựa chọn thiết bị van điều tiết và phụ kiện bảo vệ phù hợp với thông số của bộ trao đổi nhiệt dạng tấm là giải pháp then chốt nâng cao độ tin cậy cho dây chuyền sản xuất. Đội ngũ kỹ sư tại Van Thành Mỹ luôn sẵn sàng hỗ trợ khảo sát sơ đồ công nghệ nhiệt, tư vấn giải pháp van công nghiệp và cung ứng vật tư đạt chuẩn kiểm định cho công trình của bạn.
Quý khách hàng và đơn vị thi công hãy liên hệ ngay với chúng tôi để nhận phương án kỹ thuật tối ưu nhất:
