Trong nhiều quy trình chế biến thực phẩm, sản xuất giấy, dệt nhuộm, hóa chất và nhiệt điện, môi trường hút chân không thường lẫn nhiều hơi nước, khí ăn mòn hoặc bụi ẩm. Bơm chân không vòng nước là giải pháp vận hành lý tưởng nhờ khả năng tạo độ chân không ổn định mà không bị ảnh hưởng bởi tạp chất ẩm ướt. Tuy nhiên, để hệ thống chân không vòng nước vận hành khép kín và duy trì áp suất âm chính xác, việc lắp đặt cụm van điều khiển và phụ kiện đường ống đồng bộ từ Van Thành Mỹ là mắt xích kỹ thuật không thể tách rời.

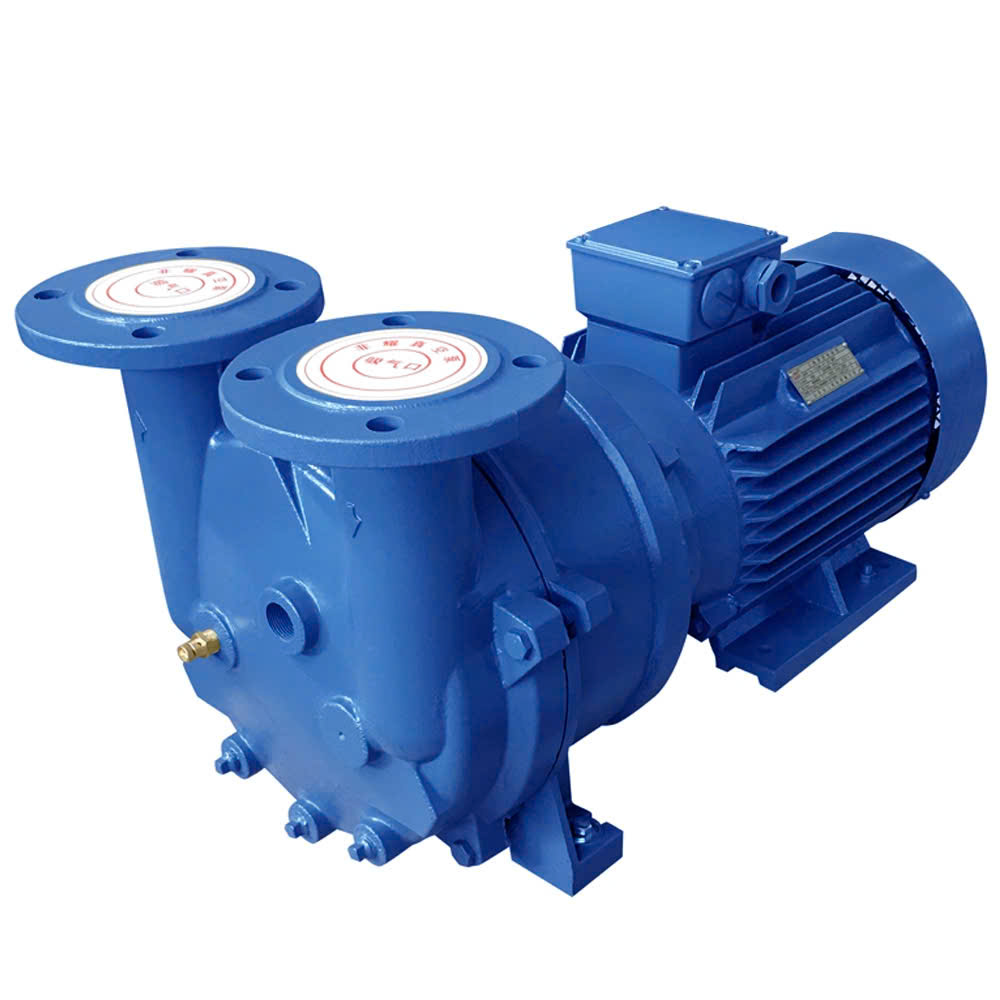

Bơm Chân Không Vòng Nước Và Cụm Van Điều Tiết Hệ Thống
1. Nguyên Lý Vận Hành Độc Đáo Của Bơm Chân Không Vòng Nước
Khác với các dòng bơm chân không cánh gạt dùng dầu bôi trơn dễ bị biến tính khi gặp hơi nước, bơm chân không vòng nước sử dụng chính nước hoặc chất lỏng công tác để làm kín và nén khí:
Tạo vòng chất lỏng ly tâm: Cánh bơm dạng guồng quay được đặt lệch tâm so với buồng bơm hình trụ. Khi rotor quay ở tốc độ cao, lực ly tâm đẩy khối nước văng ra sát thành buồng bơm, tạo thành một vòng nước chuyển động đồng tâm với thân bơm.
Chu trình hút khí liên tục: Do rotor đặt lệch tâm, khoảng trống giữa các cánh gạt và vòng nước sẽ giãn rộng dần ở nửa chu kỳ quay đầu tiên, tạo áp suất âm hút khí từ cổng nạp vào bên trong buồng.
Chu trình nén và xả khí: Ở nửa chu kỳ quay tiếp theo, khoảng trống này thu hẹp dần do bề mặt vòng nước tiến sát trục rotor, nén lượng khí lại và đẩy ra ngoài qua cổng xả cùng với một phần nước công tác.
Cơ chế đẳng nhiệt an toàn: Nước đóng vai trò hấp thụ gần như toàn bộ nhiệt lượng sinh ra trong quá trình nén khí, giúp nhiệt độ buồng bơm gần như không đổi. Nhờ đó, bơm có thể hút an toàn các loại khí dễ cháy nổ, khí nóng hoặc hơi dung môi hữu cơ.

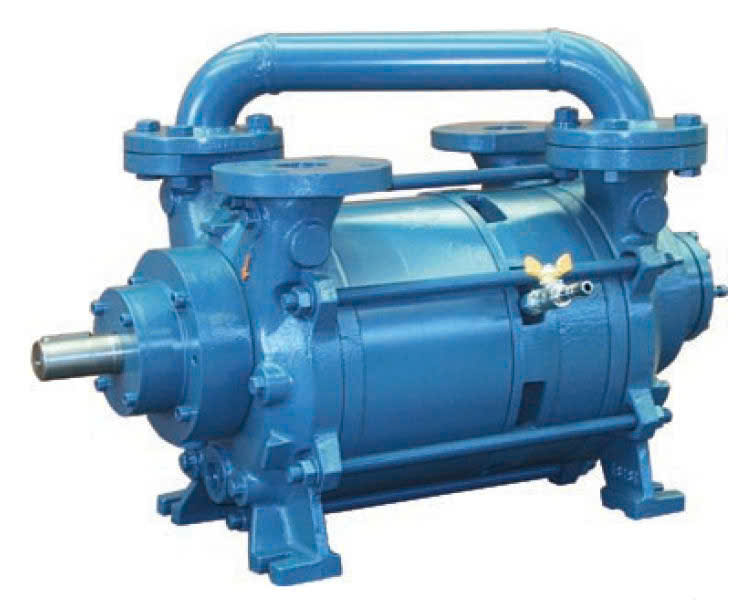

Những nguyên lý vận hành độc đáo của bơm chân không vòng nước
2. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp
Nhờ độ bền cơ học cao và khả năng làm việc liên tục trong môi trường ẩm ướt, thiết bị hiện diện trong nhiều công đoạn trọng điểm:
Ngành giấy và bột giấy: Hút tách nước trên lưới xeo giấy, sấy khô tấm giấy sơ bộ trước khi đưa vào lô sấy nhiệt.
Chế biến thực phẩm và đường: Ứng dụng trong các tháp cô đặc chân không nước mía, sấy thăng hoa nông sản và khử bọt khí trong dịch lỏng.
Ngành nhựa và bao bì: Hút định hình nhiệt các tấm nhựa màng mỏng, khử bọt khí trong máy đùn hạt nhựa.
Nhà máy nhiệt điện: Mồi chân không cho bình ngưng tụ hơi turbine và hỗ trợ mồi nước cho các trạm bơm ly tâm công suất lớn.
Xử lý nước thải và môi trường: Khử khí hòa tan, sục khí chân không và vận chuyển bùn ẩm.

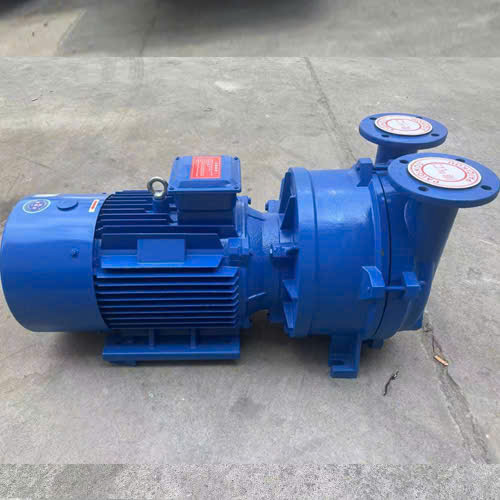

Những ứng dụng thực tế trong sản xuất công nghiệp của bơm chân không vòng nước
3. Cụm Van Kỹ Thuật Cần Thiết Cho Tuyến Ống Bơm Chân Không
Một hệ thống bơm chân không vòng nước bao gồm 3 tuyến ống tuần hoàn chính gồm đường hút khí chân không, đường cấp nước làm mát và đường xả hỗn hợp khí nước. Mỗi tuyến ống đều cần các thiết bị van chuyên dụng để kiểm soát:
Cụm bảo vệ đường hút chân không
- Van Một Chiều Chân Không: Được lắp ngay tại cổng hút của bơm. Khi bơm dừng đột ngột, áp suất âm trong hệ thống dễ hút ngược nước từ buồng bơm vào buồng sấy hoặc bồn chứa nguyên liệu. Van một chiều sẽ đóng kín tức thì, bảo vệ toàn bộ dây chuyền sản xuất phía trước.
- Van Phá Chân Không hoặc Van An Toàn: Tự động mở trích khí ngoài môi trường vào buồng hút khi độ chân không vượt quá giới hạn cho phép, ngăn hiện tượng sủi bọt xâm thực làm mẻ cánh quạt.
- Van Cổng hoặc Van Bi inox: Dùng để cô lập bơm với hệ thống công nghệ khi cần bảo dưỡng, thay thế phốt làm kín.
Cụm điều tiết đường cấp nước làm kín
- Y Lọc Tinh: Nước cấp cho vòng nước nếu lẫn cát, cặn vôi sẽ nhanh chóng mài mòn cánh bơm và tắc nghẽn khe hở mặt gương. Y lọc lưới inox giúp giữ lại toàn bộ tạp chất hạt thô.
- Van Điện Từ: Đóng mở tự động đường nước làm kín đồng bộ với tín hiệu khởi động của động cơ bơm, tránh lãng phí nước khi bơm ngừng hoạt động.
- Van Tiết Lưu hoặc Van Cầu: Tinh chỉnh lưu lượng nước cấp vào buồng bơm ở mức lý tưởng, duy trì độ dày tối ưu cho vòng nước ly tâm.
Cụm tách nước và xả khí
- Van Xả Cặn Đáy Bồn: Gắn ở đáy bình tách nước và khí để định kỳ xả bùn lắng, giữ cho nguồn nước tuần hoàn luôn sạch sẽ.

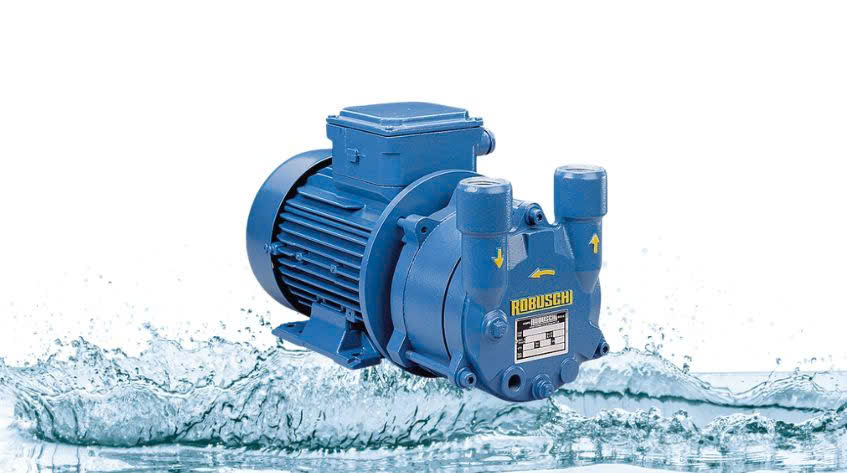

Các cụm van kỹ thuật cần thiết cho bơm chân không vòng nước
4. Giải Pháp Van Chân Không Đồng Bộ Tại Van Thành Mỹ
Để đảm bảo hiệu quả làm kín tuyệt đối dưới dải áp suất âm và chống ăn mòn từ môi chất ẩm ướt của bơm chân không vòng nước, Van Thành Mỹ cung cấp các dòng van công nghiệp chuyên dụng:
Van một chiều đĩa inox làm kín mềm: Thân gang cầu hoặc toàn thân inox 304 và inox 316, gioăng cao su tổng hợp chịu được áp suất âm sâu mà không bị biến dạng hay xì hở.
Van bi và van cổng tiêu chuẩn mặt bích: Đa dạng mác thép và cấp áp lực JIS 10K, ANSI 150, độ kín khít đạt 100%, thuận tiện lắp đặt trên đường ống hút chân không trục chính.
Y lọc rác thân gang dẻo và inox: Lưới lọc dày dặn, chịu va đập tốt, bảo vệ tuyệt đối buồng cánh bơm khỏi dị vật từ nguồn nước cấp.
Khớp nối mềm chống rung bích thép: Hấp thụ hiệu quả rung động cơ học từ cụm bơm, ngăn chặn hiện tượng rạn nứt mối nối ống và bảo vệ đồng hồ đo chân không.
Sự tính toán chuẩn xác giữa công suất lưu lượng hút của bơm và kích thước cổng van giúp hệ thống tạo chân không nhanh chóng, vận hành êm ái và giảm thiểu tối đa chi phí điện năng tiêu thụ.
---> Xem thêm:
Việc lựa chọn đúng chủng loại van điều tiết và van bảo vệ tương thích với dải áp suất của bơm chân không vòng nước là chìa khóa giúp dây chuyền sản xuất của bạn hoạt động bền bỉ, an toàn. Đội ngũ kỹ sư tại Van Thành Mỹ luôn sẵn sàng hỗ trợ khảo sát sơ đồ công nghệ, tư vấn giải pháp van chịu áp suất âm và cung ứng vật tư đạt chuẩn kỹ thuật cho nhà máy của bạn.
