Trong thiết kế cơ điện (M&E) và xây dựng mạng lưới đường ống công nghiệp nặng, ống thép đúc được coi là xương sống chịu lực quyết định mức độ an toàn của toàn bộ công trình. Một tuyến ống liền khối vững chắc chỉ phát huy tối đa hiệu quả khi được kết hợp chuẩn xác với các thiết bị van điều tiết từ Van Thành Mỹ. Bài viết này sẽ phân tích chi tiết đặc tính kỹ thuật của đường ống liền khối và giải pháp ghép nối van tối ưu cho hệ thống vận hành.

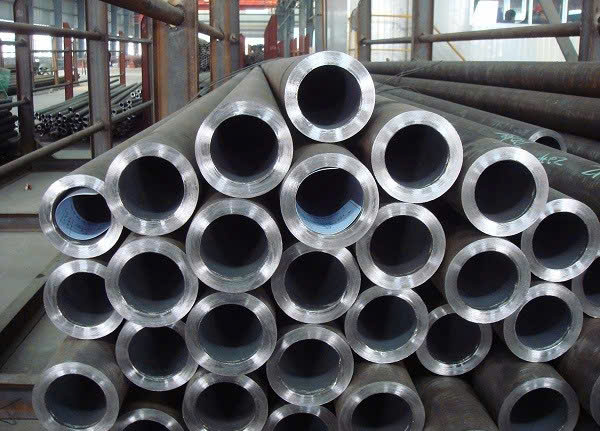

Ống thép đúc ống liền khối và giải pháp ghép nối van tối ưu cho hệ thống vận hành

1. Bản Chất Kỹ Thuật Và Công Nghệ Sản Xuất Ống Thép Đúc

Khác biệt cốt lõi giữa ống thép đúc và ống thép hàn nằm ở công nghệ tạo hình kim loại:

Công nghệ xuyên tâm từ phôi tròn đặc: Phôi thép nguyên khối được nung nóng đến nhiệt độ rèn (trên 1.200°C), sau đó dùng mũi đột xuyên tâm tạo lỗ rỗng và hệ thống con lăn cán vuốt định hình kích thước.

Cấu trúc kim loại đồng nhất 100%: Thân ống không có bất kỳ đường hàn nối dọc nào, loại bỏ hoàn toàn vùng biến tính nhiệt (HAZ - Heat Affected Zone) – nơi vốn là điểm yếu dễ rạn nứt trên ống thép hàn khi chịu tải trọng động.

Khả năng chịu áp suất cực hạn: Cấu trúc liền khối giúp triệt tiêu nguy cơ nứt vỡ dọc thân dưới tác động của áp lực làm việc cao liên tục hoặc hiện tượng búa nước.

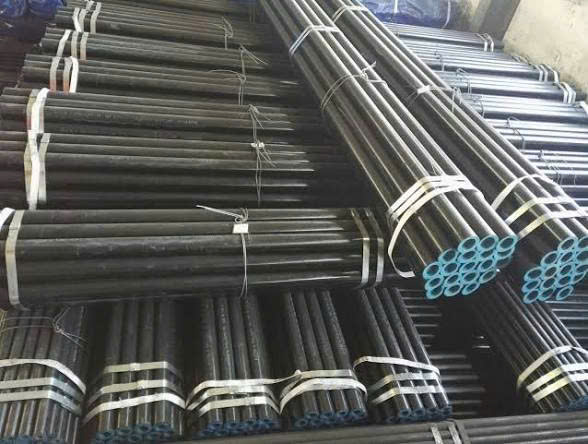

Bản chất kỹ thuật và công nghệ sản xuất ống thép đúc

2. Các Tiêu Chuẩn Kỹ Thuật Và Mác Thép ASTM Phổ Biến

Đường ống thép đúc được phân cấp rõ ràng theo các tiêu chuẩn kỹ thuật quốc tế để phù hợp với từng môi trường dẫn chất:


Tiêu chuẩn mác thép ASTM thông dụng

ASTM A106 (Grade B): Dòng thép carbon chuyên dụng cho môi trường nhiệt độ cao (lên đến 427°C). Đây là tiêu chuẩn bắt buộc trong các tuyến dẫn hơi nóng lò hơi, hệ thống trao đổi nhiệt và nhà máy nhiệt điện.

ASTM A53 (Grade B, Type S - Seamless): Thép đúc đa dụng cho môi trường dẫn chất lỏng, khí nén, hệ thống cấp thoát nước áp lực lớn và mạng lưới cứu hỏa PCCC.

API 5L (Grade B, X42, X52): Tiêu chuẩn chuyên biệt cho công nghiệp lọc hóa dầu và vận chuyển khí đốt tự nhiên đường dài.

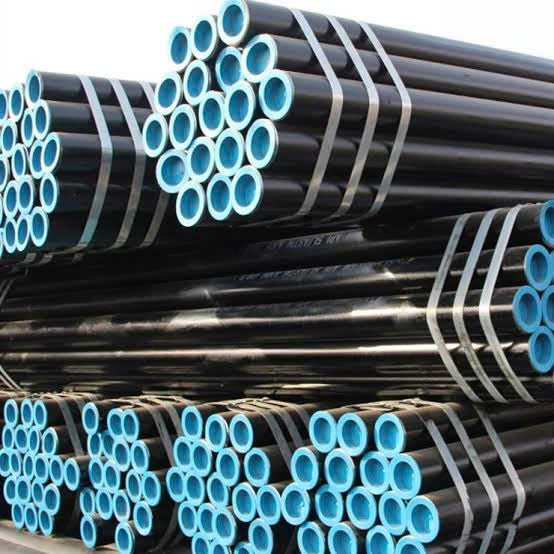

Tiêu chuẩn mác ống thép đúc ASTM thông dụng

Bảng quy cách kích thước và độ dày tiêu chuẩn (Schedule)

Độ dày thành ống được chuẩn hóa theo cấp Schedule (SCH). Với cùng một đường kính ngoài (OD), cấp SCH càng lớn thì thành ống càng dày, áp suất chịu đựng càng cao:

Kích thước danh nghĩa (DN) Đường kính ngoài (OD) Độ dày SCH40 Độ dày SCH80 Cấp áp lực làm việc khuyến nghị
DN25 (1") 33.4 mm 3.38 mm 4.55 mm Chịu áp đến PN40 / Class 300
DN50 (2") 60.3 mm 3.91 mm 5.54 mm Chịu áp đến PN25 - PN40
PN4080 (3") 88.9 mm 5.49 mm 7.62 mm Chịu áp đến PN25
DN100 (4") 114.3 mm 6.02 mm 8.56 mm Chịu áp đến PN16 - PN25
DN150 (6") 168.3 mm 7.11 mm 10.97 mm Tuyến ống trục chính áp lực cao

3. Vì Sao Ống Thép Đúc Là Lựa Chọn Bắt Buộc Trong Công Nghiệp Nặng?

Nhờ đặc tính đúc nguyên khối, vật liệu này giải quyết triệt để các bài toán kỹ thuật phức tạp:

Chống sốc nhiệt và giãn nở bền bỉ: Thép carbon đúc hấp thụ sự thay đổi nhiệt độ đột ngột rất tốt, không bị giòn gãy hay rạn nứt mép hàn khi nhiệt độ dao động liên tục.

Thuận tiện gia công cơ khí: Dễ dàng vát mép để hàn đối đầu, tiện ren chính xác hoặc uốn cong theo địa hình mà không lo nứt gãy thân ống.

Chống ăn mòn đồng đều: Thành ống không tồn tại chênh lệch thế điện hóa giữa kim loại cơ bản và kim loại mối hàn, giúp bề mặt ống bị ăn mòn phẳng đều, dễ tính toán chu kỳ bảo trì.

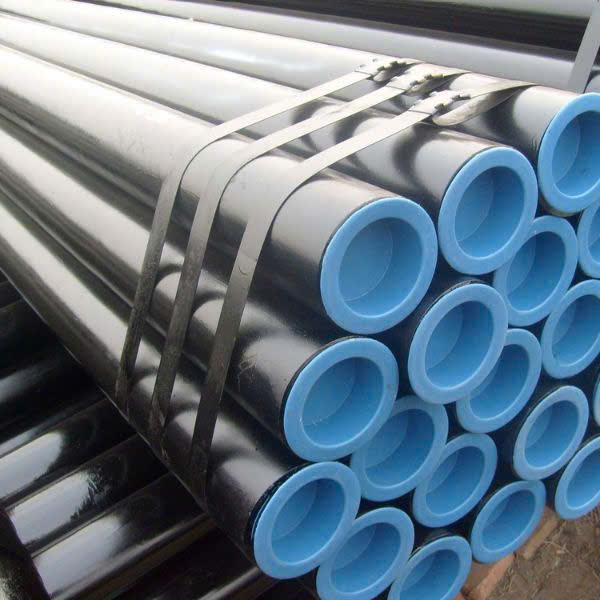

Ống thép đúc chống sốc nhiệt và giãn nở bền bỉ

4. Giải Pháp Phối Ghép Van Công Nghiệp Đồng Bộ Tại Van Thành Mỹ

Một tuyến ống thép đúc chịu áp cao chỉ thực sự vận hành ổn định khi kết hợp với các dòng van điều tiết tương thích tuyệt đối về cấp áp lực (PN/Class) và tiêu chuẩn mặt bích (JIS, ANSI, BS, DIN). Van Thành Mỹ cung cấp các giải pháp van công nghiệp chuyên dụng:

Tuyến ống dẫn hơi nóng, nồi hơi (ASTM A106): Phối ghép cùng Van Cầu (Globe Valve) thân thép đúc WCB chịu nhiệt, kết nối mặt bích giúp kiểm soát và tiết lưu lưu lượng hơi quá nhiệt mà không lo hỏng phớt làm kín.

Tuyến ống chính áp lực cao PCCC & cấp thoát nước (ASTM A53): Lắp đặt Van Cổng (Gate Valve) ty chìm hoặc ty nổi tiêu chuẩn JIS 10K, ANSI 150 để đóng ngắt dòng chảy hoàn toàn, không làm tổn thất áp suất lòng ống.

Bảo vệ hệ thống chống va đập búa nước: Trang bị Van Một Chiều (Check Valve) dạng lá lật hoặc lò xo ngay sau họng máy bơm cao áp, ngăn dòng chảy ngược xé rách thành ống thép.

Hệ thống điều tiết nhánh và khí nén: Sử dụng Van Bi (Ball Valve) chịu áp lực cao, kết nối hàn trực tiếp hoặc nối ren, đóng mở nhanh góc 90 độ.

Sự đồng bộ giữa độ dày của ống và tiêu chuẩn mặt bích của van giúp triệt tiêu hoàn toàn nguy cơ xì hở môi chất tại các mối nối gioăng (gasket).


Tư Vấn Giải Pháp Đường Ống Và Van Tại Van Thành Mỹ

Việc lựa chọn đúng chủng loại van công nghiệp tương thích với tiêu chuẩn và độ dày của ống thép đúc là yếu tố cốt lõi bảo đảm tính an toàn dài hạn cho công trình. Đội ngũ kỹ sư tại Van Thành Mỹ sẵn sàng hỗ trợ khách hàng bóc tách khối lượng bản vẽ, kiểm tra thông số kỹ thuật và tư vấn thiết bị van phù hợp nhất.
